Описание
Термошкаф 1400х1200х800 мм двухстворчатый, двухдверный стальной термошкаф, стенки 1.5 или 2.0 мм, утепленный термоизоляцией, для установкой на пол, с автоматическим обогревом, опционально - мощной приточно-вытяжной вентиляцией*, для размещения электро оборудования на улице или в помещении.

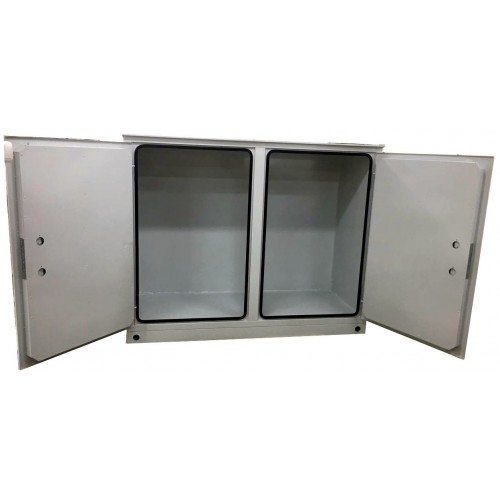

Уличный всепогодный термошкаф 1400х1200х800 мм двухдверный, центральная перегородка съемная, термоизоляция, с автоматическим обогревом, предназначен для установки различного электрооборудования на улице под открытым небом. Термошкаф имеет степень защиты IP65 (если только отопление) или IP54 (если с отоплением и вентиляцией), утеплен слоем термоизоляции, и оснащен обогревателями мощностью до 600 Вт. Данную модель термошкафа можно устанавливать на ножки, цоколь или подвешивать на стену или мачту (столб) с помощью комплекта креплений к мачте/столбу.
Данная модель двухстворчатого термошкафа имеет разные варианты климатического исполнения:
Стандартное исполнение - для эксплуатации при температуре окружающего воздуха от -45 градусов до +55 градусов .
Арктическое исполнение - с температурой эксплуатации до -60 градусов С. (опции "Экстремально низкие температуры")
Корпус термошкафа - внешние размеры термошкафа (ВхШхГ) 1400х1200х800 мм, цельносварной, толщина стали корпуса от 1,5 до 2,0 мм (выбирается при заказе), атмосферостойкое покрытие - грунт, эпоксидная порошковая краска. Запирание двух дверей термошкафа производится замком с ключем. Внутри корпуса на задней стенке поверх слоя утеплителя установлена монтажная панель из оцинкованной стали 2 мм. Возможна внутренняя облицовка оцинкованным листом 0.5-1.5 мм (опция выбирается при заказе)
Термоизоляция
В наших термошкафах применяется Термоизоляция из вспененного полиэтилена (влагонепроницаемая, диэлектрическая, негорючая) и встроенный обогреватель с термостатом внутри термошкафа позволяет поддерживать положительную температуру внутри термоящика при отрицательных темпратурах до - 45 градусов. В "арктическом" исполнении до -60 градусов - термошкаф изготавливается с увеличенной теплоизоляцией и более мощным нагревателем.
По заказу, возможно утепление термошкафа минплитой и внутренний слой из оцинкованной стали.
Обогрев термошкафа осуществляется шкафными нагревателями мощностью от 150 до 600 Вт, в зависимости от климатического исполнения. Каждый готовый термошкаф проходит тестирование в климатической камере, а так же обследование тепловизором на утечку тепла и выявление "мостиков холода".
Термостаты: Система климат-контроля термошкафа управляется регулируемыми биметаллическими термостатами. Биметаллические термостаты простые и надежные устройства, не имеющие никакой электроники. Долговечность такого термостата - более 100 000 циклов. Однако, для повышения надежности наших термошкафов, для управление отопителями и вентиляторвами мы применяем задублированные термостаты, то есть два одинаковых термостата, соединенных последовательно. Это позволяет увеличить долговечность наших термошкафов. Так же, при использовании нагревателей мощностью более 100Вт, обязательно устанавливается нерегулируемый аварийный термостат, который разорвет цепь при перегреве до 80 градусов.
Биметаллические термостаты имеют погрешность ±4°C и гистерезис 7 градусов. Для поддержания более точного температурного диапазона, применяются электронные термостаты, которые можно устанавливать на требуемую температуру срабатывания с точностью до 1 градуса.
Схема термошкафа предусматривает тройное дублирование автоматики климат-контроля, а так же сигнализацию (с помощью светодиодных ламп на корпусе) состояния климатики внутри термошкафа. Это удобно для внешнего контроля за работоспособностью термошкафа и оборудования.
Приточно-вытяжная вентиляция термошкафа. Система вентиляции термошкафа позволяет рассеивать тепло, выделяемое установленным внутри оборудованием. Для расчета требуемой производительности вентиляции, мы производим теплотехнический расчет.
Мощная вентиляция предназначена в первую очередь для оборудования, которое при работе выделяет много тепла - частотные преобразователи, генераторы, трансформаторы, радиопередатчики и т.п. Мощная приточно-вытяжная вентиляция (2 вентилятора по 360/500 куб. м/ч) позволяет рассеивать до 3 кВт тепла, при температуре окружающего воздуха +25 градусов. Для оборудования, выделяющего не много тепла, достаточно использовать вентиляцию 55 или 25 куб. м/ч
Замена сменных воздушных фильтров производится легко без открытия и демонтажа шкафа - снаружи открывается защитная решетка и меняется фильтр. Термошкаф имеет хорошие звукоизолирующие свойства - 50дБ.
Кондиционер термошкафа (опция):
Кондиционер в термошкафу применяется в случаях, когда внешние температуры выше, чем требуемые температуры внутри. Благодоря кондиционеру, термошкаф может обеспечивать работу оборудования с тепловыделением до 3 кВт при внешних температурах до +50 градусов.
В зависимости от тепловыделения оборудования и технических требований в термошкаф могут быть установлены 2 типа кондиционера:
1 тип кондиционера - Термоэлектрический кондиционер (куллер Пельтье) - обладает небольшими габаритами и весом, возможна установка в любом положении внутри термошкафа, нечувствителен к тряске и вибрации. Холодильные мощности термоэлектрических кондиционеров - от 100 до 350 Вт.
2 тип кондиционера - Фреоновый (компрессорный) кондиционер с фазовым переходом хладагента - более эффективный, позволяет охлаждать оборудование с большим тепловыделением. Холодильные мощности компрессорных кондиционеров от 300 до 3000 Вт. Устанавливаемые в наши термошкафы кондиционеры с системой испарения конденсата, поэтому, для них не требуется отводить влагу в дренаж.
Защита от холодного пуска
Многое компьютерное, радио- и электро- оборудование требует включения только при положительных температурах. Для защиты от холодного пуска применяется розетка 220В для питания электрооборудования с механическим термостатом, которая включается только при положительной температуре. Это необходимо в случаях, когда электропитание отключается на долго и за время простоя температура в термошкафу опускается до отрицательных отметок. После появления электропитания, нагреватели прогревают внутренний воздух термошкафа и когда температура поднимется до положительных отметок включится термостат с розеткой, от которой запитано электрооборудование.
В представленной на фото комплектации установлена система отключения питания 220В при понижении температуры ниже заданного предела (или система отложенного пуска). Данная система отключит электропитание в розетках, если температура внутри термошкафа критически снизится, например при незакрытой двери, или неисправности обогревателя - каллорифера, при этом загорится сигнальная лампа на корпусе термошкафа. Так же, при долгом отключении электропитания зимой, когда температура внутри термошкафа сравняется с окуржающей температурой, при подаче электропитания система защиты включит розетки только после прогрева воздуха внутри термошкафа до установленного предела. температура включения/отключения розеток устнавливается пользователем на электронном термостате.
Крепления позволяют подвешивать термошкаф с оборудованием на стену. При необходимости, можно подвесить термошкаф на столбовые крепления.
Дождезащитный козырек защищает термошкаф от осадков, наледи, сосулек, солнца и прочих неблагоприятных атмосферных факторов. Помимо защитного эффекта, козырек дополнительно сохраняет тепло (возможно изготовление утепленного козырька для термошкафов арктического исполнения или при ограничениях по мощности обогрева). Летом козырек защищает термошкаф от прямых солнечных лучей, тем самым уменьшая натекаемое тепло.
Цоколь
Цоколь предназначен для установки термошкафа на пол, грунт или бетонную площадку. Цоколь крепится анкерными болтами к полу, а сам шкаф привинчивается к цоколю болтами изнутри. При установке термошкафа на улице, цоколь рекомендуется для избежания подтопления при таянии снега. Кабели свободно пропускаются через цоколь в дно термошкафа. Изготавливаем цоколи высотой 100 мм и 200 мм.
Дополнительно термошкаф можно комплектовать реле временем, автоматическими диф.автоматми, системой дистанционного мониторинга и контроля температуры и влажности и т.п.
В данной моделе для монтажа электрооборудования используется монтажная панель.
Штатная комплектация термошкафа:
1. Металлический корпус (ВхШхГ) 1400х1200х800 мм, двухдверный, IP55, ручка-замок
2. Утепление - вспененный полиэтилен 20-40 мм,
3. Отопление: позисторный нагреватель 300 Вт/220В с дублированным регулируемым + аварийным термостатом,
4. Вводной электрический автомат С16А, клеммные колодки, 1 розетка,
5. Монтажная панель (1 шт.),
6. Герметичные кабельные вводы PG13 (4 шт.),
*Опционально устанавливается:
1. Более мощный обогреватель и усиленная термоизоляция (для арктического исполнения до -50 и -60 градусов),
2. Вентиляция: 2 вентилятора (приток и вытяжка) от 55 до 250 м3/ч на 220В со сменными фильтрами с регулируемыми термостатами,
3. Низковольтная климатика на 12/24/48 В AC/DC,
4. Дождезащитный козырек,
5. Столбовые крепления
Примечание: Вся климатика термошкафа установлена, подключена и протестирована.
Внутри возможна установка 19" направляющих для установки полок или телекоммуникационного оборудования.
